Låglutande tak

Låglutande tak

En effektiv hybrid

NM Flow, vårt låglutande system, kan förankras med ballast, svetsning, en kombination av båda, eller direkt i betong med betongskruv. Systemet installeras direkt på takytan, där konstruktionen ger panelerna en lutning på tio grader, fördelar lasterna linjärt och skyddar taket och dess tätskikt. Basen i systemet klickas snabbt ihop och klarar tuffa väderförhållanden – utan extra fästelement.

Boka produktdemo

Montering

Produkter

Färre delar. Större fördelar.

Vårt system är snabbt och flexibelt att installera. Med endast sex artiklar - fem vid söderläge - får du en komplett lösning som är lätt att lära sig, enkel att standardisera och sparar värdefull tid i projekten.

Samma stomme – oavsett infästning och riktning på systemet

Kan installeras på både tak och mark

Fem sätt att fästa. Ett system.

Välj mellan ballast, svetsning, en kombination av båda, eller betongskruv. Grunden förblir densamma; du byter metod, inte system.

Pålitlighet på alla nivåer

Flow står stadigt på både tak och mark - i ur och skur. Konstruktionen är robust, lätt att montera och skonsam mot taket.

Tillverkat i Sverige

30 års garanti

NM Flow Clamp

Ändklämma med vingar som vecklas ut när bulten dras åt, och säkrar panelen i konstruktionen.

Skonsam viktfördelning

Till skillnad från många andra lösningar, som skapar punktlaster med ställfötter, fördelar vårt system vikt och tryckpunkter jämnt över taket. Basens breda profil ger panelerna en generös kontaktyta, vilket minskar trycket mot ramen.

Maximalt flöde.
Minimalt krångel.

Mekanisk precision

Systemet klickas enkelt ihop med en unik låsmekanism som ger styrka nog att stå emot extrema väder utan skruvar eller vindplåtar.

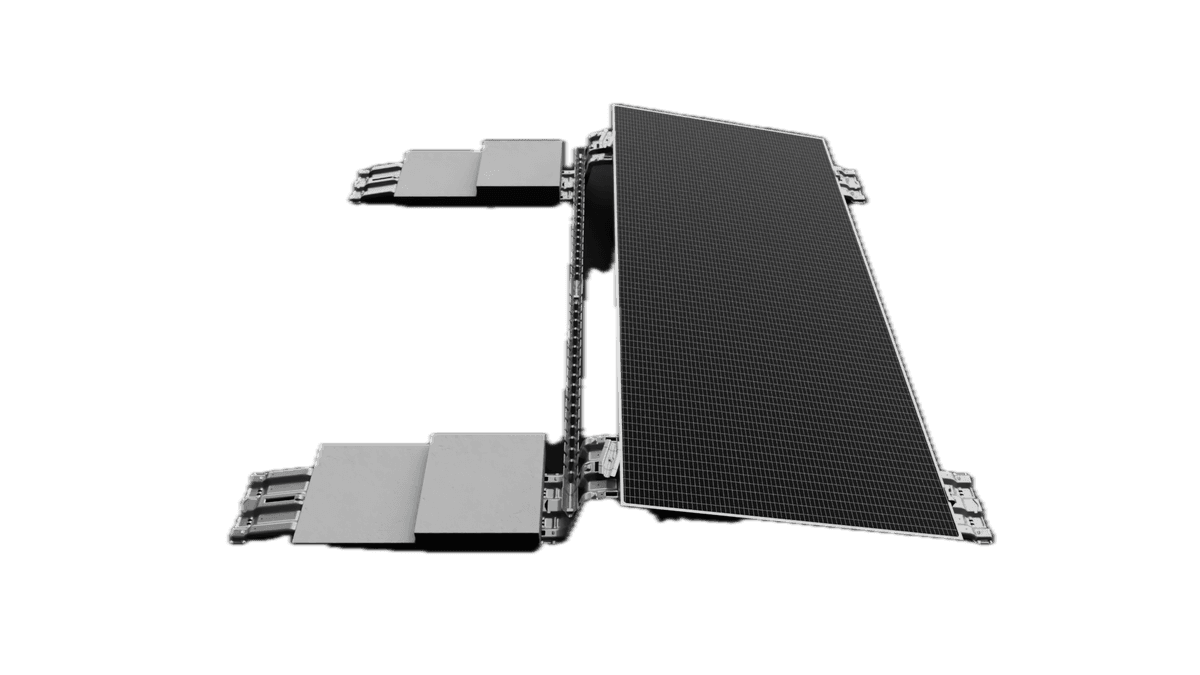

Justera infästningsmetod för att visa rätt kombination av produkter – basen förblir densamma.

Ballast

Svetsat

Hybrid: Svetsat

Hybrid: Ballast

I praktiken

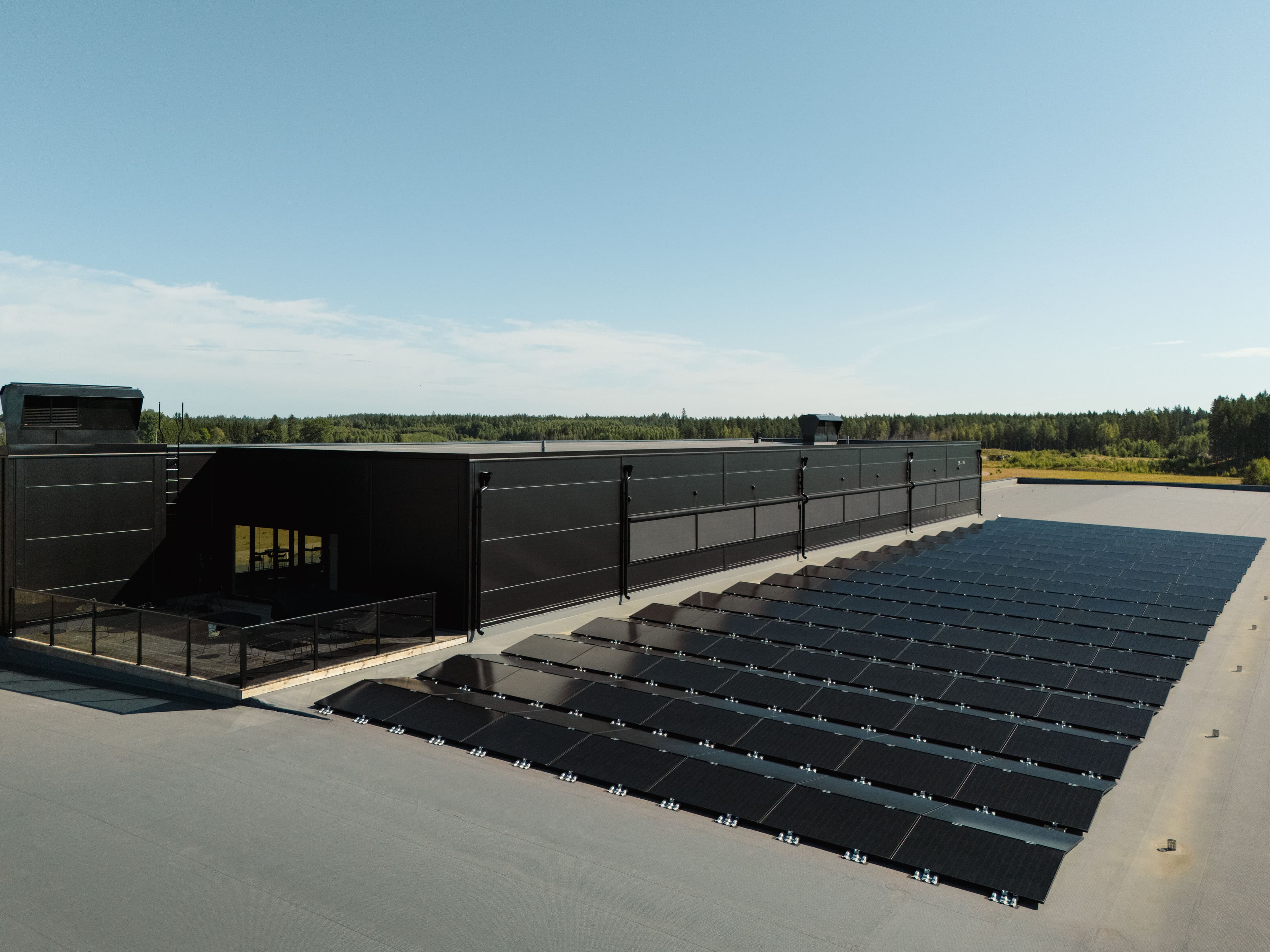

140 kWp i södervänt montage

NM Flow Setter – Precisionsverktyg för låglutande tak

NM Flow på gummitak

Första installationen av NM Flow

NM Flow – The Full Surge

FAQ

Ja. Flow kan installeras direkt på marken utan behov av spett eller andra förankringar. Systemet kan även läggas på hårdgjorda ytor som asfalt. Kontakta oss för snö- och vindlastberäkning inför installation.

Nej. Flow är kompatibelt med de flesta solpaneler på marknaden, men är begränsat till panelens bredd. Panelen måste ha en bredd inom intervallen 984–1040 mm eller 1118–1174 mm.

Ja. Flow uppfyller kraven enligt tätskiktsgarantiernas riktlinjer och kan monteras tvärs takfallet. För optimal vattenavrinning rekommenderas dock montage med takfallet.

Ja. Strängkablar kan dras längs skenorna och vid behov fästas med buntband i systemets hålbilder.

Alltid enkelt att hantera

Vi utvecklar våra system med ett medvetet lågt antal artiklar, där samma komponenter kan användas i flera lösningar. Det minskar materialåtgång, förenklar transport och hantering samt ger en mer strömlinjeformad logistik med färre delar att lagerhålla och distribuera.

Svensk specialist på solcellsmontage

Montagesystem för solceller är vårt kärnområde och långsiktiga fokus. Vi leder själva både produktutveckling och produktion, i nära samarbete med utvalda tillverkningspartners. Tillverkningen sker nära vår bas i Sverige – i genomsnitt inom 50 km – vilket ger hög spårbarhet, kvalitet och dedikation genom hela processen.

Flow är snabbt, smidigt och starkt – en innovation i linje med vad vi står för

Martin Tornhill, Gosol Energy Group

Dokument

Monteringsanvisningar

Jordning

Låglutande system, öst-väst (v1.3)

PDF

Ladda ner

Låglutande system, syd (v1.1)

PDF

Ladda ner

Montering

Våra lösningar är designade och testade för att göra installationen enkel, säker och smidig. Kontakta oss gärna om du har några frågor, så hjälper vi dig.
